Kontrol 4 Lampu Dengan Wifi Menggunakan Relay (IoT)

Pada kali ini akan membahas bagaimana cara mengotrol lampu rumah dengan wifi menggunakan relay .pada kali ini saya menggunakan relay 4 channel.

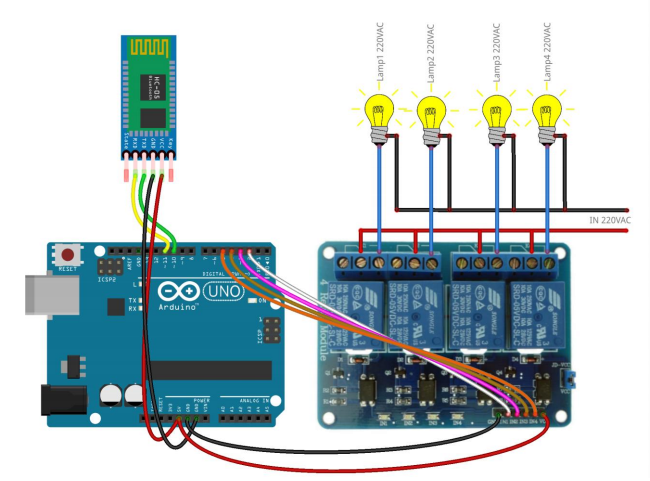

buat rangkaian lampu  seperti itu .pada kali ini saya menggunakan board NodeMCU ESP8266,tidak menggunakan arduino.hubungkan VCC pada relay dengan 5V / 3V pada board NodeMCU.hubungkan pin Ground dengan pin Ground.hubungkan pin 1,2,3,4 dengan pin yang ada di board NodeMCU yaitu D5,D6,D7,D8.

kita buka aplikasi Blynk(jika belum tahu silahkan cari postingan sebelum ini).

• klik Create New Project,
• beri nama kontrol relay
• pilih board yang NodeMCU
• pilih Connection Type dengan WiFi
• klik Create
• akan masuk token pada email
• klik tanda +
• pilih Button
• edit Button dengan memberi nama SW1 dan Output dengan Digital D5 dengan logika 0

sekarang ke source code

#define BLYNK_PRINT Serial

#include <ESP8266WiFi.h>

#include<BlynkSimpleEsp8266.h>

char auth[]="2i290aka9i9a8oa0uaae80a8c";

char ssid[]="jangkrik';

char password[]="jerapah";

void setup() {

Serial.begin(9600);

Blynk.begin(auth,ssid,password);

}

void loop(){

Blynk.run();

}

ganti auth dengan token yang ada di email.
ganti ssid dengan nama wifi anda
ganti password dengan password anda
